詳細介紹:
品牌:臺灣天機牌
型號:TJ-POC

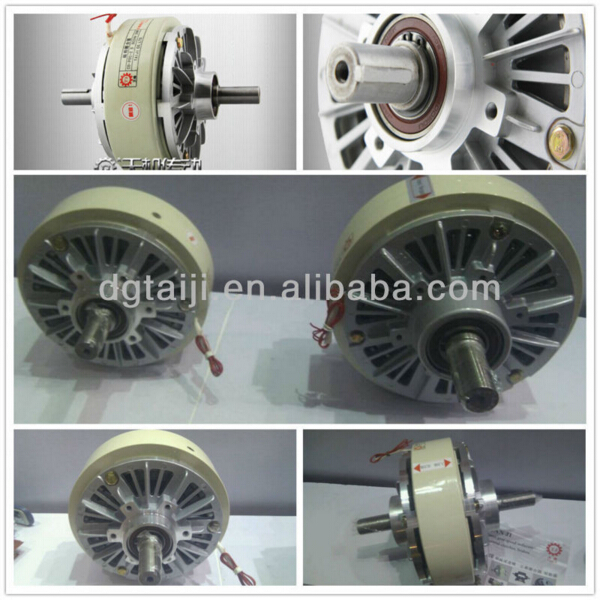

名稱:雙伸出軸磁粉離合器(對軸式磁粉離合器)
電壓:DC24V
包裝:紙箱(木箱)+泡沫
東莞天機傳動雙伸出軸磁粉離合器又稱對軸式磁粉離合器,選型一般以所需傳達最大轉矩為依據來選定,并同時注意保證實際滑差功率小于磁粉離合器的允許滑差功率。
磁粉離合器計算公式如下:
實際滑差功率P=2×3.14×M×n/60=F·V(單位:W)
式中:M ----- 實際工作轉矩(N·m)
F ----- 張力(N)
n ----- 滑差轉速(r/min)
V ----- 線速度(m/s)
在無變速機的情況下,卷繞材料所需的最大張力與最大卷繞半徑的乘積應小于雙伸出軸磁粉離合器的額定轉矩。此外,磁粉離合器的選擇還與其位置有關系:在滑差功率匹配的前提下,把磁粉離合器放在高速級,則可以選擇較小規格的離合器,其體積、成本也相應下降。當小規格磁粉離合器不能匹配,而需較大磁粉離合器時,應將其置于傳動機構的中部或后部,以增大工作轉矩降低滑差轉速。

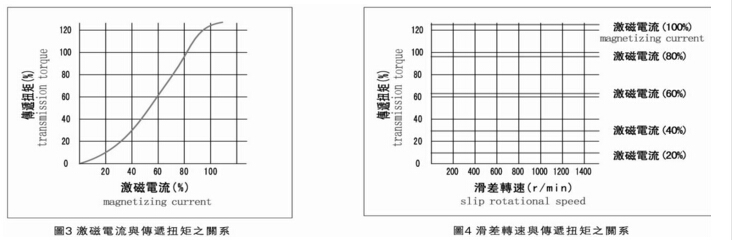

雙伸出軸磁粉離合器傳遞的轉矩與激磁電流基本成線性關系(正比例關系),只要改變激磁電流的大小,便可在較大的范圍內控制扭矩的大小。如果激磁電流保持不變的話,其傳遞的轉矩是不受主動件與從動件之間的轉速差(滑差轉速)的影響,因此,對軸式磁粉離合器的靜摩擦轉矩與動摩擦轉矩基本是沒什么差異的,說明容易進行扭矩控制,如下圖:
雙伸出軸磁粉離合器在散熱條件一定時,其滑差功率是一定值,因此其實際工作轉矩與轉速可以相互補償,即滑差轉速提高時,則許用轉矩將相應下降,但最高轉速不得高于其許可轉速。
例:TJ-POC磁粉離合器,其額定轉矩M=100N.m,滑差功率P=7KW
則額定轉速n=9550*P/M=9550*7/100=668.5r/min
若實際滑差轉速n=1500r/min(式中9550為常數系數)
則許用轉距應為M=9550*P/n=9550*7/1500=44.6N.m (式中:9550為常數系數)
如果你還有雙伸出軸磁粉離合器(對軸式磁粉離合器)技術問題或者有相關需求都可以點擊右側咨詢窗口進行詳情的咨詢或者撥打我司服務熱線:180-2828-7736。
