伺服糾偏張力控制器原理概述
發布時間：2018-08-19 新聞來源：：東莞天機傳動官網
伺服糾偏張力控制器是一種跟蹤工作材料的邊緣或印刷線條進行高精度的差動和擺動可選擇糾偏控制器；是由大規模工業集成電路組成，具有惡劣工作環境抗干擾能力強，可靠性高，使用壽命長等優點。
伺服糾偏張力控制器適應印刷包裝行業連續不停機生產工作需要，它已廣泛應用到無紡布、塑料薄膜分切機、特種材料分切機、涂布機、印刷機、復合機等設備上。

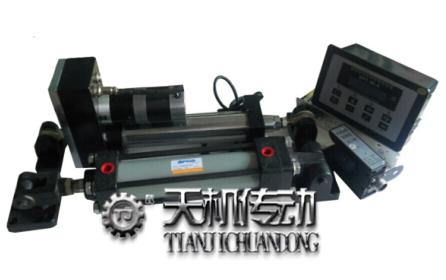

伺服糾偏張力控制器是由糾偏控制器、光電傳感器、電機伺服執行機構等構成。 本說明書是JC1000的安裝、操作指導手冊。在使用前，請您務必仔細閱讀本說明書及注意相關事項及指導。 請注意用電安全
（1）電機外殼必須有良好的接地！
（2）本執行機構電機電壓為交流 AC 220V，請注意電機電源線保護，以防漏電！
伺服糾偏張力控制器工作原理 在物料傳送和卷繞過程中，由光電傳感器檢測邊或線的位置，以拾取邊或線位置偏差信號。再將位置偏差信號傳遞給光電糾偏控制器進行邏輯運算，向機械執行機構發出控制信號，驅動機械執行機構，修正物料運行時的蛇形偏差，保證物料直線運動。 標配：裝左、右限位開關防止系統失控。
伺服糾偏張力控制器適應印刷包裝行業連續不停機生產工作需要，它已廣泛應用到無紡布、塑料薄膜分切機、特種材料分切機、涂布機、印刷機、復合機等設備上。
伺服糾偏張力控制器是由糾偏控制器、光電傳感器、電機伺服執行機構等構成。 本說明書是JC1000的安裝、操作指導手冊。在使用前，請您務必仔細閱讀本說明書及注意相關事項及指導。 請注意用電安全
（1）電機外殼必須有良好的接地！
（2）本執行機構電機電壓為交流 AC 220V，請注意電機電源線保護，以防漏電！
伺服糾偏張力控制器工作原理 在物料傳送和卷繞過程中，由光電傳感器檢測邊或線的位置，以拾取邊或線位置偏差信號。再將位置偏差信號傳遞給光電糾偏控制器進行邏輯運算，向機械執行機構發出控制信號，驅動機械執行機構，修正物料運行時的蛇形偏差，保證物料直線運動。 標配：裝左、右限位開關防止系統失控。
