張力控制器的正確安裝接線方法

東莞天機傳動制造廠家生產銷售張力控制器等機械儀器；

張力控制器的安裝和接線方法其實很簡單的；

我們先講解下張力控制器的安裝吧；

在需要檢測物料張力的部位選擇一根導輥或軸，

將導輥兩端的軸承座安裝固定在張力傳感器的上支承板上，

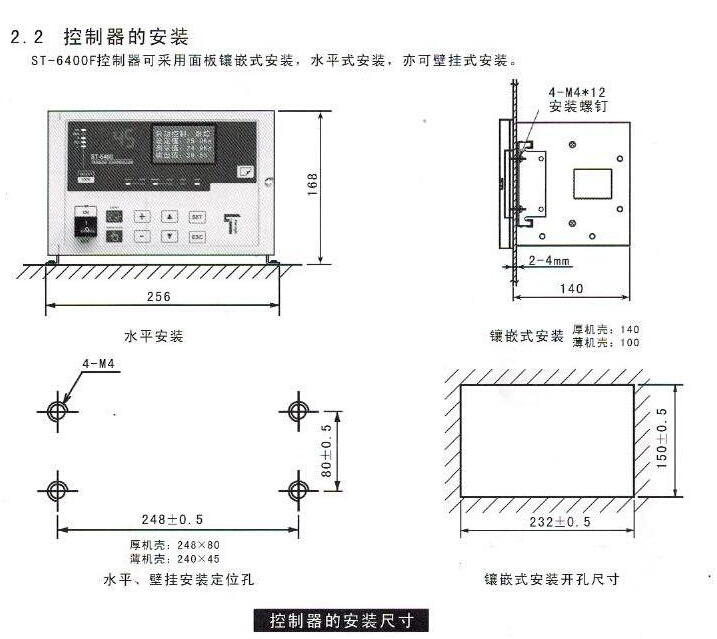

然后，將張力傳感器的底座（下支承板）固定在機器上。如下圖：

安裝張力傳感器的導輥或軸與物料間形成的兩個夾角最好為60 度左右，

如果角度太小，張力傳感器檢測到的信號就小，

靈敏度將降低，影響張力控制效果。

當采用其他方式安裝張力檢測輥時，應使物料對檢測輥的作用力方向與檢測輥?zhàn)陨淼闹亓Ψ较蛞恢拢?/span>

以便于進行“零點”標定。
通過以上講解可以知道張力控制器的安裝方法

下面講解下張力控制器的接線方法如下：

輸入信號線、開關量輸入與輸出端子、輸出電源等弱電線應當遠離儀器電源線、

動力電源等強電線，以避免產生信號干擾等情況。

輸入信號、開關量輸入輸出端子、輸出電源等弱電端子一定不要接強電，否則將會燒毀整個儀器。

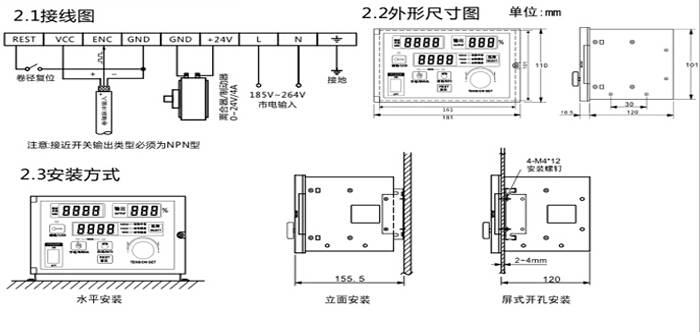

按正確的接線圖將張力傳感器信號接好，如果需要接雙只張力傳感器時，

必須注意信號極性不能接錯，否則顯示的測量值將會不精確的。

如果僅接單只張力傳感器的話，未接張力信號的輸入端子必須要短接。

張力傳感器屏蔽線一定要接SG端子。
