DC24V磁粉制動器剎車器安裝方法圖和接線圖；

東莞天機傳動為大家講解磁粉制動器剎車器安裝方法圖和接線圖；

磁粉制動器剎車器放卷： 放卷的張力由放卷裝置中的磁粉制動器的制動轉矩控制，

隨著卷繞物的卷徑的不斷減小必須不斷減小制動轉矩，

張力檢測器來檢測卷繞物的張力，

由張力控制儀自動控制磁粉剎車器的轉矩，使張力恒定。

DC24V磁粉制動器剎車器安裝方法圖如下：

東莞天機傳動磁粉制動器剎車器接線注意事項：
      [1]輸入、輸出信號等若電線應遠離儀器電源線、

          動力電源線等強電線，以避免產生信號干擾。
      [2]輸入、輸出等弱電端子切記不能接強電，

          否則將燒毀整個儀表，千萬不可大意。

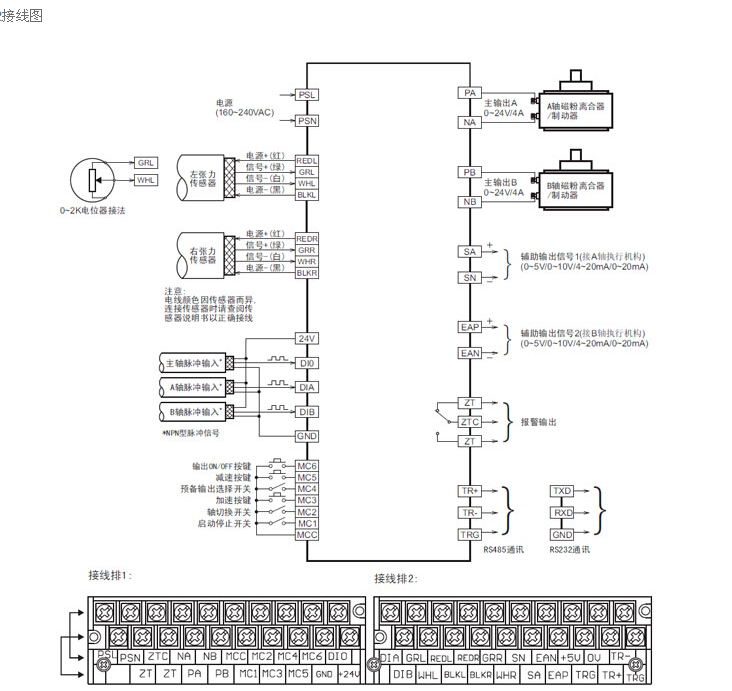

接線圖

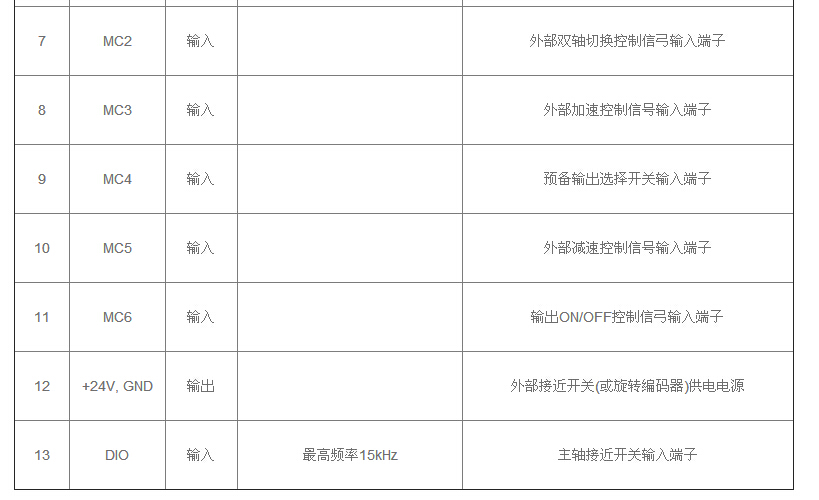

磁粉制動器剎車器接線端子說明

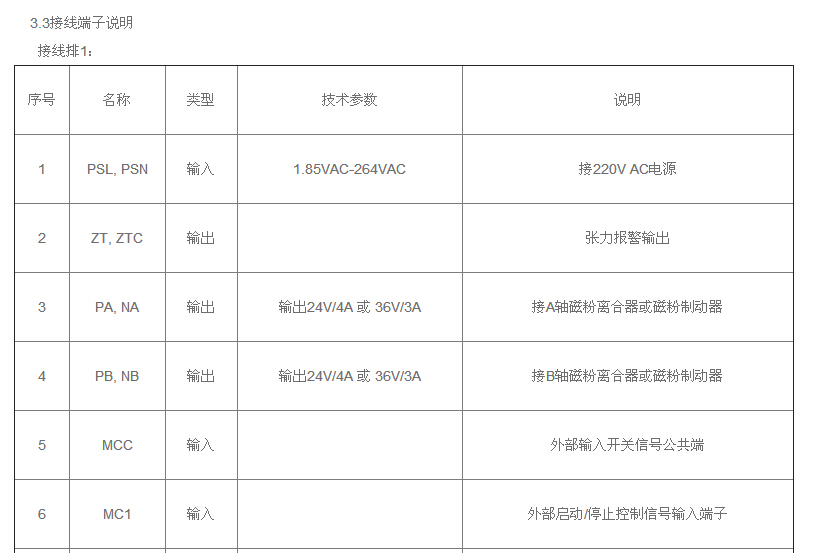

  接線排1：
